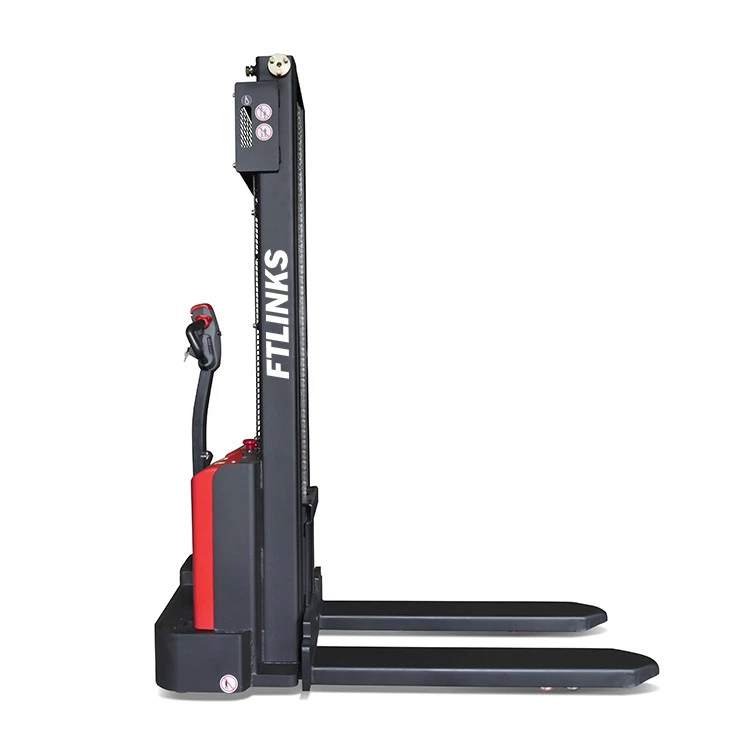

उत्पाद विशेषताएँ
■ स्थिरता परीक्षण पूरी तरह से उत्तीर्ण: पूरी तरह से उत्तीर्ण
■ राष्ट्रीय सुरक्षा और स्थिरता परीक्षण मानक GB/T26949.1~2012
■ लंबवत चलने का कार्य: संकीर्ण चैनल स्टैकिंग के लिए उपयुक्त;
■ हल्के स्टीयरिंग के साथ लंबा हैंडल;
■ अच्छी ऑफसेट दृष्टि;
■ चौड़ी बॉडी खड़े होकर गाड़ी चला सकती है;
■ उच्च शक्ति चेसिस का विशेष यांत्रिक डिजाइन: प्लेट, बीम के माध्यम से, बॉक्स संरचना का व्यापक विन्यास चेसिस के भारी भार के विरूपण को बहुत कम कर देता है
कुछ;
■ विशेष रूप से डिजाइन किए गए दरवाजे के फ्रेम बीम संरचना: परिमित तत्व स्थिरता के माध्यम से, गैन्ट्री ताकत के प्रमुख बिंदुओं का गुणात्मक परीक्षण, और फ्रेम का उपयोग करें, संरचना इसे मजबूत करती है, दरवाजे के फ्रेम की कठोरता में काफी सुधार करती है;
■ मुख्य विभाग सेट: 100 से अधिक, 000 सेट का वार्षिक उपयोग;
■ मरोड़-प्रतिरोधी रोबोट केबल: आयातित वॉटरप्रूफ कनेक्टर;
■ ब्रेक सुरक्षा: स्वायत्त डिजाइन
■ रखरखाव-मुक्त बैटरी: लंबे चक्र जीवन रखरखाव-मुक्त
उत्पाद पैरामीटर
| विशेषता | ||||
| 1.2 |
मॉडल पदनाम
|
एफटीटी15
|
||
| 1.4 |
ऑपरेटर प्रकार
|
चलने की शैली | ||
| 1.5 |
रेटेड क्षमता
|
Q |
किग्रा |
2000 |
| 1.6 |
लोड केंद्र की दूरी
|
c |
मिमी |
500 |
| 1.8 |
भार दूरी
|
x |
मिमी |
801 |
| 1.9 |
व्हीलबेस
|
y |
मिमी |
1204 |
| वज़न | ||||
| 2.1 |
सेवा भार (बैटरी शामिल) |
किग्रा |
510 | |
| 2.2 |
एक्सल लोडिंग, लोडेड ड्राइविंग साइड/लोडिंग साइड |
किग्रा |
760/1250
|
|
| 2.3 |
एक्सल लोडिंग, अनलैडेन ड्राइविंग साइड/लोडिंग साइड |
किग्रा |
380/130
|
|
| टायर, चेसिस | ||||
| 3.1 |
टायर प्रकार के ड्राइविंग पहिये/लोडिंग पहिये |
पॉलीयूरेथेन | ||
| 3.2 |
टायर का आकार, ड्राइविंग व्हील (व्यास×चौड़ाई) |
मिमी |
Ф210x70
|
|
| 3.3 |
टायर का आकार, लोडिंग व्हील (व्यास×चौड़ाई) |
मिमी |
Ф74x88
|
|
| 3.4 |
टायर का आकार, ढलाईकार पहिये (व्यास×चौड़ाई) |
मिमी |
Ф130x55
|
|
| 3.5 |
पहिए, नंबर ड्राइविंग, कैस्टर/लोडिंग (x=ड्राइव व्हील) |
मिमी |
1x , 1 / 4
|
|
| 3.6 |
ट्रैक की चौड़ाई, सामने, ड्राइविंग साइड |
b10 |
मिमी |
616 |
| 3.7 |
ट्रैक की चौड़ाई, पीछे, लोडिंग साइड |
b11 |
मिमी |
400 |
| आकार | ||||
| 4.0 | मस्तूल की अधिकतम उठाने की ऊँचाई | H | मिमी | 2513 |
| 4.2 | मस्तूल को नीचे करने के बाद न्यूनतम ऊँचाई | h1 | मिमी | 1817 |
| 4.3 | मुफ़्त उठाने की ऊँचाई | h2 | मिमी | - |
| 4.4 |
लिफ्ट की ऊंचाई |
h3 |
मिमी |
2430 |
| 4.5 | उच्चतम उठाने वाले बिंदु पर मस्तूल की ऊंचाई | h4 | मिमी | 3032 |
| 4.6 | कांटा पैर उठाने की ऊँचाई |
h5 |
मिमी |
- |
| 4.9 |
ड्राइविंग स्थिति में ऊंचाई ड्रॉबार न्यूनतम/अधिकतम |
h14 |
मिमी |
760 / 1140
|
| 4.10 | व्हील आर्म की ऊंचाई | h8 | मिमी | - |
| 4.15 |
ऊंचाई कम की गई |
h13 |
मिमी |
90 |
| 4.19 |
कुल लंबाई |
l1 |
मिमी |
1708 |
| 4.20 |
कांटों के मुख तक लंबाई |
l2 |
मिमी |
558 |
| 4.21 |
कुल चौड़ाई |
b1/ b2 |
मिमी |
882 |
| 4.22 |
कांटा आयाम |
s/ e/ l |
मिमी |
60/170/1150 |
| 4.24 | शेल्फ की बाहरी चौड़ाई | b3 | मिमी | 680 |
| 4.25 |
कांटा-भुजाओं के बीच की दूरी |
b5 |
मिमी |
570 |
| 4.32 |
ग्राउंड क्लीयरेंस, व्हीलबेस का केंद्र |
m2 |
मिमी |
23 |
| 4.34.1 |
पैलेटों के लिए गलियारे की चौड़ाई 1200 × 1000 क्रॉसवे |
अस्त |
मिमी |
2295 |
| 4.34.2 |
पैलेटों के लिए गलियारे की चौड़ाई 800 × 1200 लंबाई |
अस्त |
मिमी |
2228 |
| 4.35 | मोड़ त्रिज्या |
वा |
मिमी |
1463 |
| प्रदर्शन पैरामीटर्स | ||||
| 5.1 | यात्रा की गति, फुल/अनलोडेड |
|
किमी/घंटा |
3.7/4.0 |
| 5.2 | कांटा उठाने की गति, पूर्ण/अनलोड |
m/ s |
0.085/0.13 | |
| 5.3 | इसके अलावा अवरोही गति, पूर्ण लोड/अनलोड | m/ s | 0.085/0.13 | |
| 5.8 | अधिकतम ग्रेडेबिलिटी, पूर्ण/अनलडेन | % |
3/10
|
|
| 5.10 | ब्रेक प्रकार | विद्युतचुंबकीय | ||
| विद्युत मोटर, शक्ति स्रोत | ||||
| 6.1 |
ड्राइव मोटर रेटिंग एस2 60 मिनट |
किलोवाट
|
0.75 | |
| 6.2 |
मोटर रेटिंग को S3 15% पर बढ़ाएं |
किलोवाट
|
2.2 | |
| 6.4 |
बैटरी वोल्टेज/नाममात्र क्षमता K5 |
वी/आह
|
24/80
|
|
| 6.5 |
बैटरी का वजन |
किग्रा |
38 | |
| 6.6 | DIN EN 16796 के अनुसार ऊर्जा खपत मान | kWh/घंटा | 0.79 | |
| 6.7 | वीडीआई 2198 के अनुसार ट्रांसशिपमेंट मात्रा | t/h | 36 | |
| 6.8 | VDI 2198 के अनुसार परिवहन दक्षता | टी/किलोवाट | 46.15 | |
| अन्य डेटा | ||||
| 8.1 |
ड्राइव नियंत्रण का प्रकार |
ए.सी
|
||
| 10.5 |
स्टीयरिंग प्रकार |
यांत्रिक | ||
| 10.7 |
चालक के कान पर ध्वनि दबाव का स्तर |
डीबी (ए)
|
74 | |
| 15.1 | A | 10 | ||
उपरोक्त सामग्री उत्पाद परिचय है, दिखाए गए चार्ट में गैर-मानक कॉन्फ़िगरेशन शामिल हो सकता है, यदि उपस्थिति, तकनीकी पैरामीटर या कॉन्फ़िगरेशन में कोई सुधार होता है, तो हम समय पर डेटा को अपडेट करने का प्रयास करेंगे, लेकिन कुछ मामलों में ये जानकारी अभी भी हो सकती है नवीनतम स्थिति से भिन्न, कृपया ऑर्डर देने से पहले पुष्टि के लिए व्यवसाय प्रबंधक से संपर्क करें।
उत्पाद पैरामीटर
| विशेषता | ||||
| 1.2 |
मॉडल पदनाम
|
एफटीटी15 |
||
| 1.3 |
ड्राइव इकाई
|
electrics |
||
| 1.4 |
ऑपरेटर प्रकार
|
चलने की शैली | ||
| 1.5 |
रेटेड क्षमता
|
Q |
किग्रा |
1500 |
| 1.6 |
लोड केंद्र की दूरी
|
c |
मिमी |
500 |
| वज़न | ||||
| 2.1 |
सेवा भार (बैटरी शामिल) |
किग्रा |
550 | |
| आकार | ||||
| 4.0 | मस्तूल की अधिकतम उठाने की ऊँचाई | H | मिमी | 2513 |
| 4.2 | मस्तूल को नीचे करने के बाद न्यूनतम ऊँचाई | h1 | मिमी | 1817 |
| 4.4 |
लिफ्ट की ऊंचाई |
h3 |
मिमी |
2430 |
| 4.15 |
ऊंचाई कम की गई |
h13 |
मिमी |
90 |
| 4.19 |
कुल लंबाई |
l1 |
मिमी |
1708 |
| 4.21 |
कुल चौड़ाई |
b1/ b2 |
मिमी |
882 |
| 4.25 |
कांटा-भुजाओं के बीच की दूरी |
b5 |
मिमी |
366-743मिमी |
| 4.34.1 |
पैलेटों के लिए गलियारे की चौड़ाई 1200 × 1000 क्रॉसवे |
अस्त |
मिमी |
2320 |
| 4.34.2 |
पैलेटों के लिए गलियारे की चौड़ाई 800 × 1200 लंबाई |
अस्त |
मिमी |
2280 |
| 4.35 | मोड़ त्रिज्या |
वा |
मिमी |
1463 |
| प्रदर्शन पैरामीटर्स | ||||
| 5.1 | यात्रा की गति, फुल/अनलोडेड |
|
किमी/घंटा |
3.7/4.0 |
| 5.2 | कांटा उठाने की गति, पूर्ण/अनलोड |
m/ s |
0.085/0.13 | |
| विद्युत मोटर | ||||
| 6.4 |
बैटरी वोल्टेज/नाममात्र क्षमता K5 |
वी/आह
|
24/80
|
|
भार का वक्र
द्वि-आयामी रेखा आरेख
द्वि-आयामी रेखा आरेख
वैकल्पिक तालिका
| वर्ग | वैकल्पिक चीज़ें | एफटीटी15 |
| 1.1 | कांटा विशिष्टताएँ |
●570*1150 ○685*1150 ○570*1000 ○685*1000 ○570*1220 ○685*1220
|
| 1.4 | कांटा गाड़ी की चौड़ाई |
●680○770मिमी
|
| 2.1 | ले जाने वाले पहिये का प्रकार | ●दो पहिए |
| 2.2 | पहिया सामग्री ले जाना | ●पॉलीयुरेथेन |
| 2.3 | ड्राइविंग व्हील सामग्री | ●पॉलीयुरेथेन |
| 2.7 | बैटरी की क्षमता | ●80Ah o85Ah |
| 2.8 | अभियोक्ता | ●24V-10एक अंतर्निर्मित चार्जर |
| 2.9 | बिजली मीटर | ●समय |
| 2.16 | हैंडल हेड प्रकार | ●दोनों हाथों के लिए बड़ा हैंडल |
| 3.3 | सार्वभौमिक पहिया | ●हाँ और अनुकूलित नहीं किया जा सकता |
| 3.11 | रियरव्यू मिरर | ●कोई नहीं oहाँ और अनुकूलित नहीं किया जा सकता |
| 3.16 | हैंडल के साथ सीधा चलना | ●हाँ और अनुकूलित नहीं किया जा सकता |
| नोट: ●मानक कॉन्फ़िगरेशन ○वैकल्पिक कॉन्फ़िगरेशन - यह आइटम इस उत्पाद के लिए उपयुक्त नहीं है | ||
| वर्ग | वैकल्पिक चीज़ें | EST152Z (समायोज्य कवर कांटा) |
| आकार | कांटा विशिष्टताएँ | ●685*1150 ○685*1000 ○685*1220 |
| कांटा गाड़ी की चौड़ाई | ●800मिमी | |
| विन्यास | ले जाने वाले पहिये का प्रकार | ●दो पहिए |
| पहिया सामग्री ले जाना | ●पॉलीयुरेथेन | |
| ड्राइविंग व्हील सामग्री | ●पॉलीयुरेथेन | |
| बैटरी की क्षमता | ●80आह ○85आह | |
| अभियोक्ता | ●24V-10एक अंतर्निर्मित चार्जर | |
| बिजली मीटर | ●समय | |
| हैंडल हेड प्रकार | ●दोनों हाथों के लिए बड़ा हैंडल | |
| समारोह | सार्वभौमिक पहिया | ●हाँ और अनुकूलित नहीं किया जा सकता |
| हैंडल के साथ सीधा चलना | ●हाँ और अनुकूलित नहीं किया जा सकता | |
| नोट: ●मानक कॉन्फ़िगरेशन ○वैकल्पिक कॉन्फ़िगरेशन - यह आइटम इस उत्पाद के लिए उपयुक्त नहीं है | ||
